HX3087D低谐波高功率因素PWM调光IC
作者:  来源:本站  发表时间:2018-11-13 16:41:00   浏览:

产品概述AC高压恒流IC 应用于球泡、筒灯等混光类通用照明灯

低THD高功率因数PWM调光线性驱动规格书

概述
HX3087D是一款低谐波高功率因素恒功率分段线性恒流LED驱动芯片,应用于LED照明领域。该芯片通过独特的恒流控制专利技术,实现恒流精度小于±5%,输出电流可由外接电阻CS调节。
HX3087D支持PWM和模拟调光信号,可以搭配常见的调光模块实现调光功能。
HX3087D具有高功率因素和低谐波失真,符合CE,TUV等相关测试标准。
HX3087D具有输出电流随温度自动调节功能,当温度过高系统将降低输出电流,以达到降低温度的效果。
HX3087D具有输入功率自动调节功能,当输入电压过高时,将降低输出电流,电流降低的幅度通过外置电阻RD设置,以此保证过输入功率不随输入电压变化。
HX3087D内置700V高压恒流MOS管,比较容易通过浪涌测试,提高产品可靠性。
方案无需变压器和电解电容,极少的外围元件,可节省电子元器件所占的空间,方案设计简单、调试安装方便以及高转换效率、高PF值。适合标准化、自动化、批量化生产。
特点
◆外围驱动电路简单、驱动器体积小
◆无需电解电容和磁性元件,性能稳定
◆输入线电压补偿功能
◆内置过温调节功能
◆±5%可调节输出电流精度
◆最大输出电流80mA
◆单颗芯片支持15W应用,功率因素>0.95
◆总谐波THD<20%,优质的单次谐波
◆多芯片并联使用时输出电流稳定
◆采用ESOP8封装。

定购信息
定购代码 外型 包装(个) 打印

HX3087D ESOP-8 4000/盘 HX3087DXXXX

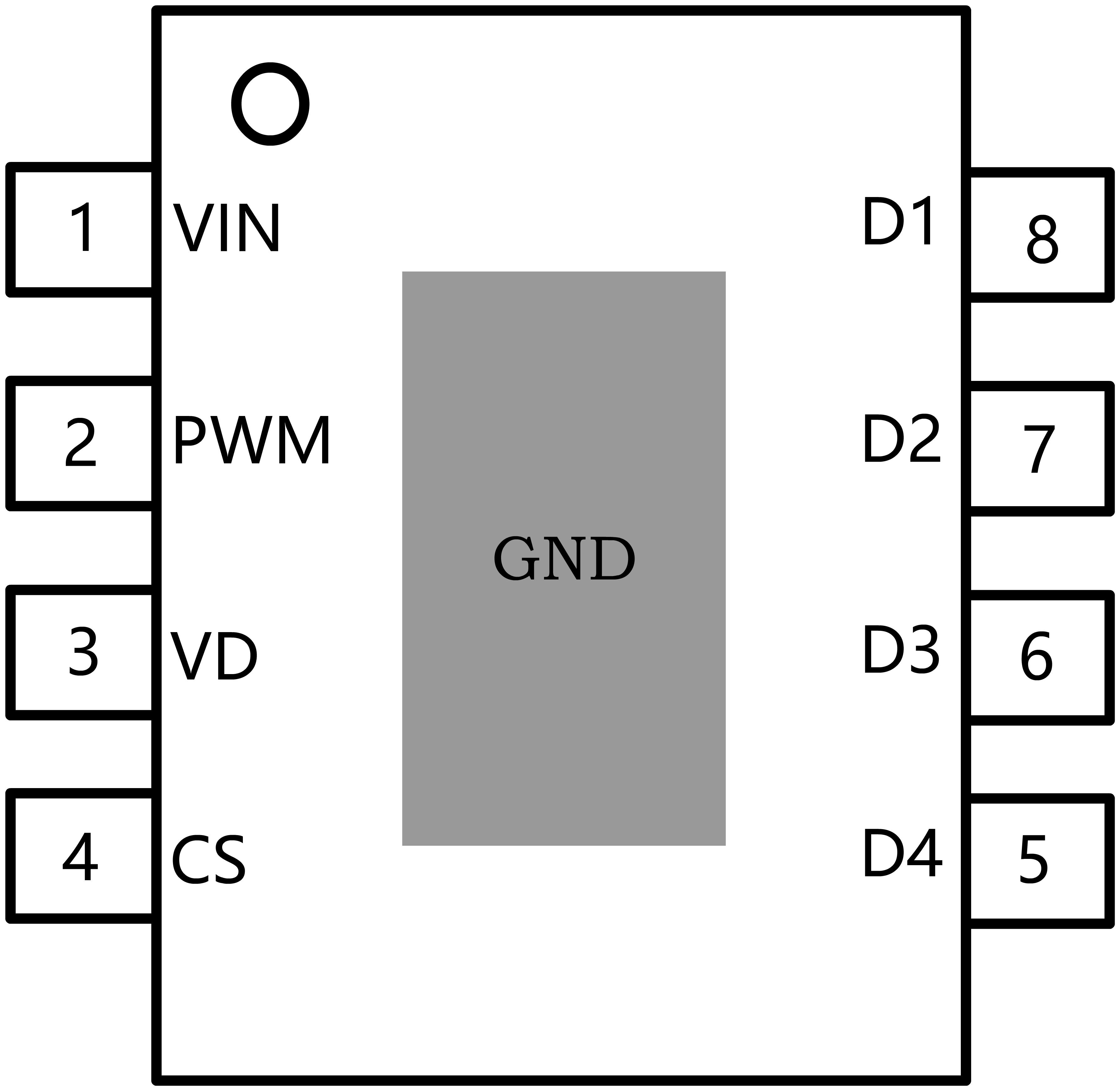

脚位图

引脚名称

引脚序号

说明



ESOP8

VIN

1

芯片供电脚

PWM

2

PWM输入端

VD

3

功率自动调节功能设置端

CS

4

输入电流值设置端

D4

5

恒流输出端口4

D3

6

恒流输出端口3

D2

7

恒流输出端口2

D1

8

恒流输出端口1

GND

PAD

芯片地

应用案例示意图

极限参数

符号

参数

范围

单位

VIN、D1、D2、D3、D4

500V高压接口

500

V

CS、VD

芯片低压接口

-0.3~6

V

Pmax

单颗芯片输入功率

12W @AC230V

W

6W @AC120V

W

Rja

PN结到环境的热阻

60

/W

TA

工作温度范围

-40~150

TSTG

存储温度范围

-55~150

ESD

静电保护

2000

V

注:

①最大极限值是指在实际应用中超出该范围,将极有可能对芯片造成永久性损坏。以上极限应用表示出了芯片可承受的应力值,但并不建议芯片在此极限条件或超出推荐工作条件下工作。芯片长时间处于最大额定工作条件,将影响芯片的可靠性。

②人体模型,100pF电容通过1.5K电阻放电。



电气参数

符号

描述

测试条件

典型值

单位

工作电流

ICC

静态工作电流

VIN=30V

200

uA

基准电压

VIN

VIN电流基准

D1=30V,RCS=120欧

400

mV

Vref1

第一基准电压

D1=30V,RCS=120欧

525

mV

Vref2

第二基准电流

D1=D2=30V,RCS=120欧

700

mV

Vref3

第三基准电压

D1=D3=30V,RCS=120欧

825

mV

Vref4

第四基准电压

D1=D4=30V,RCS=120欧

900

mV

调光信号输入端(PWM管脚)

Vmax

模拟信号上限



2.5

V

Vmin

模拟信号下限



0.7

V

保护部分

Treg

过温调节

---------

140



应用信息

HX3087D是一款低谐波高精度线性恒流LED控制芯片,应用于各种LED照明产品,驱动各种高压LED灯串。

驱动机制

HX3087D是根据输入电压变化而分段点亮不同的LED串数,因此可以在整个交流周期内,增加LED被点亮的时间,从而提高交流市电的利用率和保持较宽的输入电压范围。利用专利功率补偿技术,实现设计点AC输入电压变化,功率保持相对恒定。

电流设置

HX3087D可以通过外部电阻精确设定LED电流。

LED分段导通时,每段输出电流计算公式:

ILEDn=VrefN/Rcs

其中,N=1,2,3,4。分别为各段的基准。



过温过压保护功能

HX3087D具有过温保护功能,在驱动IC过热时逐渐减小输出电流,从而控制输出功率和温升,保产品温度保持在设定值,以提高系统的可靠性。

输入功率恒定补偿功能

当第四串LED完全点亮,随着输入AC电压继续升高,为了减少损耗,保持输入功率相对恒定,HX3087D根据D4端电压高低来改变LED串电流,改变幅度通过RD电阻调节。公式如下:

VREF4=0.9-1.6KΩ*VD4/RD

过温调节功能

HX3087D具有过热调节功能,当芯片内部温度达到130℃时,减小输出电流,从而控制输出功率和温升,提高系统的可靠性。

PCB/铝基板设计注意事项

HX3087D芯片底部有增强散热能力的散热片,散热片连接至GND,尽可能的与铝基板或PCB覆铜进行接触,达到良好的散热效果。HX3087D的电流采样电阻的功率地线尽可能短。
