特点

◆超低输出端VP压降0.3-0.9V（依输出电流而定）

IP= 20mA → Vdrop ≈ 0.3V

◆SOT23-3L大封装，机械应力强，软板无折断风险

◆电流精度高，固定电流设计5-120MA,无需外加电阻设定

◆电源电压范围2.5-17V

◆输出端承受电压范围0.3-17V

◆IC承受功耗典型300MW

◆工作环境温度-20℃ - 80℃

◆片间电流差异低于 ±5%

◆无铅环保封装

概述

HX301系列是一款简单易用的定电流驱动芯片，具有良好的负载与电源调变率和极小输出电流误差。该芯片采用线性恒流方式使LED工作在最佳状态，即使在大面积光源上，电源及负载大幅波动时都能让LED亮度均匀一致, 延长了LED使用寿命。除了支持宽广电源范围外，HX301的V_DD脚可以充当输出使能(OE)控制端，可配合PWM控制线路达到更准确的电流调整效果。当V_DD与V_P 脚短接在一起时HX301最小工作电压低的特性使其可被当作一个恒流二极管 (CRD) 来使用，接上一串LED时即可恒定负载电流。在高压电源和低LED负载电压的应用场合，可采用接入一颗高压MOSFET或BJT的方式来分摊多余电压，从而方便应用在市电通用照明场合。

HX301采用SOT23-3封装。

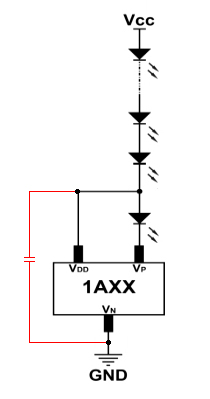

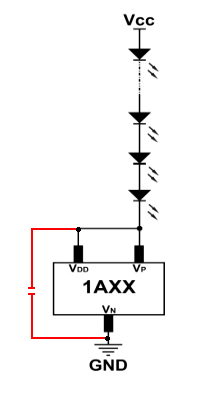

原理图
