产品概述HX305固定电流LED恒流驱动,主要应用于单节锂电流供电恒流
HX305固定电流LED恒流驱动器
特点
l 100-250MA固定电流驱动器
l 电流精度高，无需外加电阻设定
l VDD电源电压范围2.5-17V
l VP输出端承受电压范围0.3-17V
l 工作环境温度-40℃ - 80℃
l 片间电流差异低于 ±6%
l SOT89-3无铅环保封装
应用领域
l LED硬灯条
l 标识牌照明模组(发光字，商标，招牌)
l LED 手电筒
l 一般LED照明
二、概述

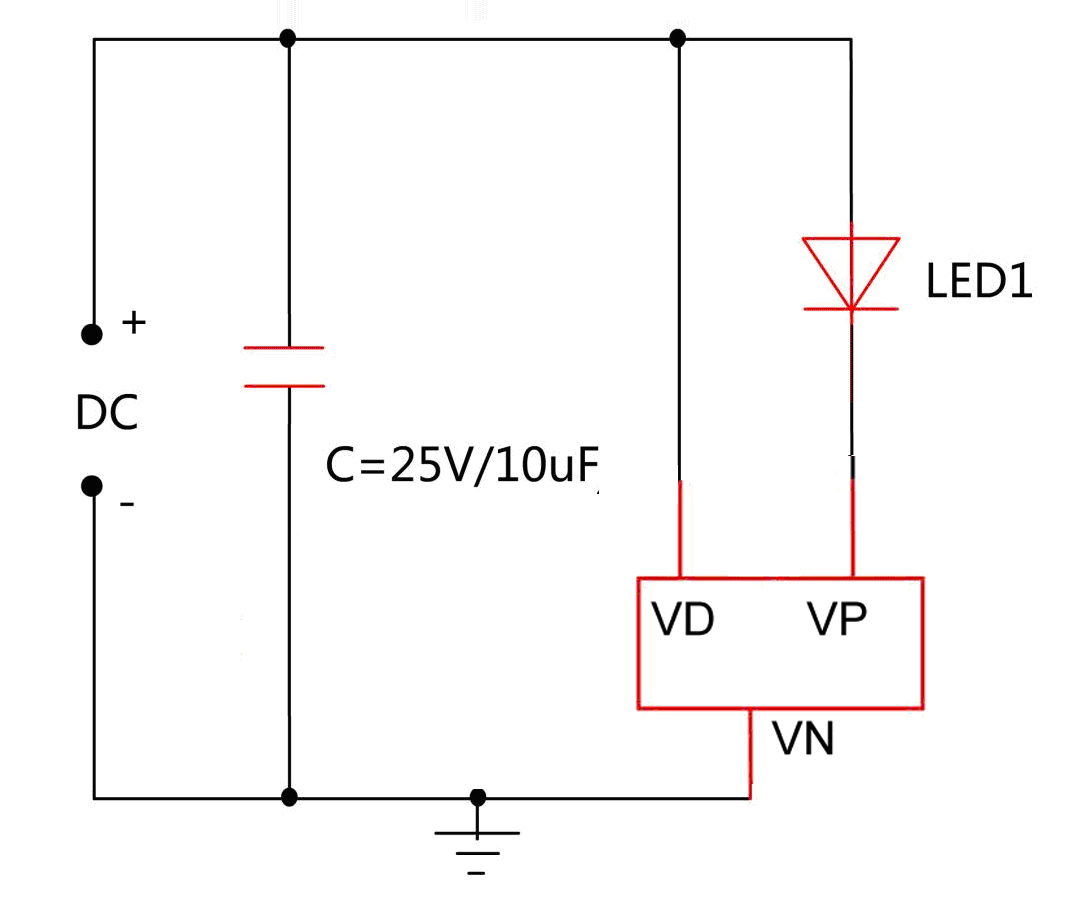

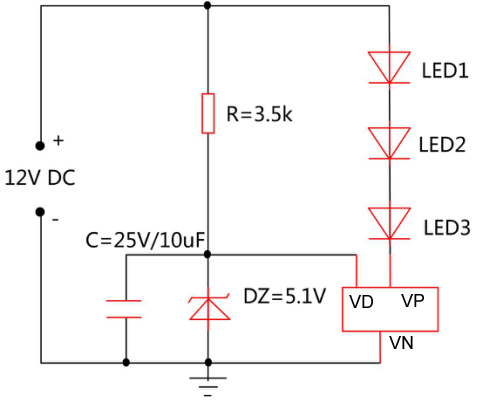

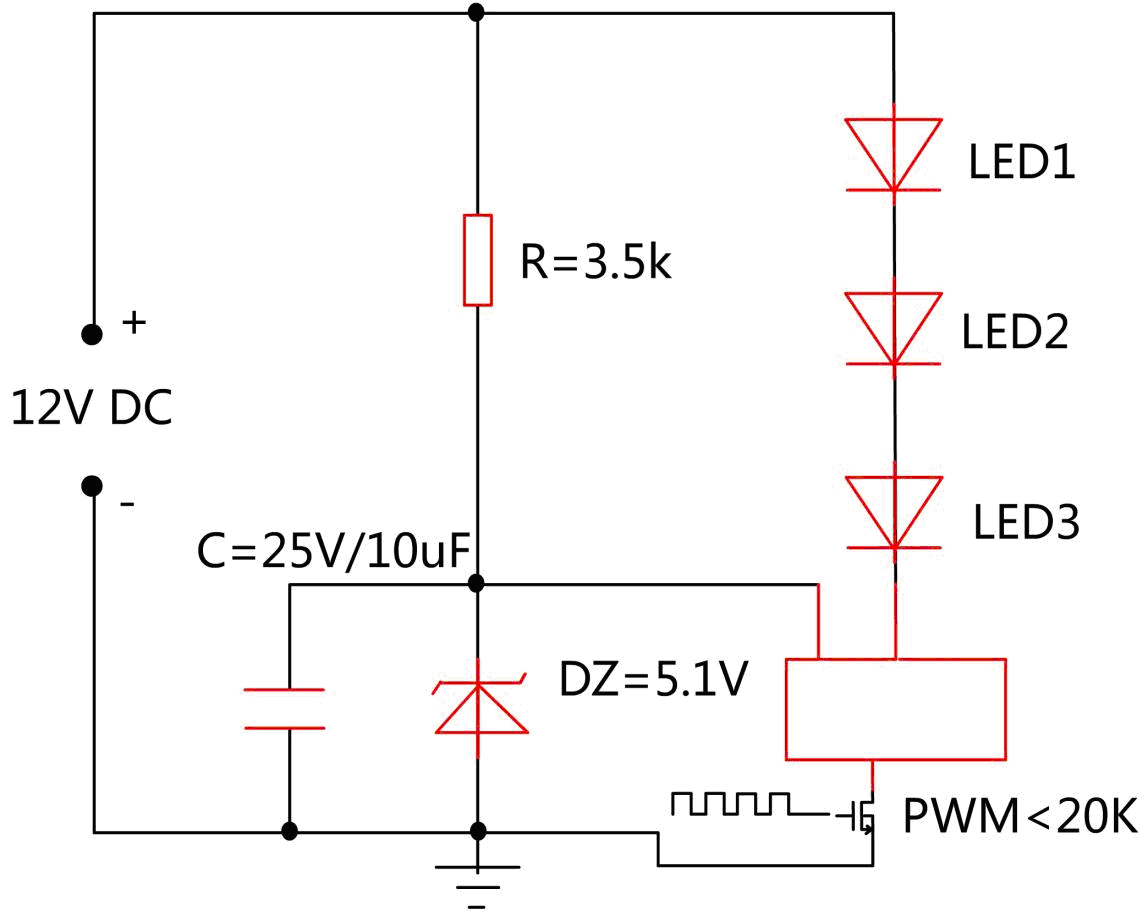

HX305系列是一款简单易用的定电流驱动芯片，具有良好的负载与电源调变率和极小输出电流误差。该芯片采用线性恒流方式使LED工作在最佳状态，即使在大面积光源上，电源及负载大幅波动时都能让LED亮度均匀一致, 延长了LED使用寿命。除了支持宽广电源范围外，HX305的VDD脚可以充当输出使能(OE)控制端，可配合PWM控制线路达到更准确的电流调整效果。当VDD与VP 脚短接在一起时HX305最小工作电压低的特性使其可被当作一个恒流二极管 (CRD) 来使用，接上一串LED时即可恒定负载电流。在高压电源和低LED负载电压的应用场合，可采用接入一颗高压MOSFET或BJT的方式来分摊多余电压，从而方便应用在市电通用照明场合。
HX305采用SOT89-3封装。
三、管脚图
|
丝印与脚位图 |
序号 |
管脚 |
功能 |
|
|
1 |
VP |
输出，一般接最后一颗LED负极 |
|
2 |
VN |
输入，接地 |
|
|
3 |
VD |
输入，接电源电压 |
订购信息
|
产品型号 |
封装形式 |
封装印字 |
电流（MA) |
包装形式 |
包装数量 |
环保信息 |
|
HX305-1A60H |
SOT89-3 |
1A60H |
60 |
Tape Reel |
1,000/Reel |
无铅 |
|
HX305-1A100H |
SOT89-3 |
1A100H |
100 |
Tape Reel |
1,000/Reel |
无铅 |
|
HX305-1A120H |
SOT89-3 |
1A120H |
120 |
Tape Reel |
1,000/Reel |
无铅 |
|
HX305-1A140H |
SOT89-3 |
1A140H |
140 |
Tape Reel |
1,000/Reel |
无铅 |
|
HX305-1A150H |
SOT89-3 |
1A150H |
150 |
Tape Reel |
1,000/Reel |
无铅 |
|
HX305-1A160H |
SOT89-3 |
1A160H |
160 |
Tape Reel |
1,000/Reel |
无铅 |
|
HX305-1A180H |
SOT89-3 |
1A180H |
180 |
Tape Reel |
1,000/Reel |
无铅 |
|
HX305-1A200H |
SOT89-3 |
1A200H |
200 |
Tape Reel |
1,000/Reel |
无铅 |
|
HX305-1A250H |
SOT89-3 |
1A250H |
250 |
Tape Reel |
1,000/Reel |
无铅 |
备注：以上列表是主推电流档位，可制做其它电流档位。
